試料重量
ここにおける試料重量とは、キャプセルに詰める全試料+全包装材のことです。
(キャプセルに試料を詰めた状態から、空のキャプセルを引いた値としても良い。空の重量・内径は目安)
照射設備 | 試料重量 (g) |
空キャプセル 重量(g) |
キャプセル 内径(mm) |
備考 | ||
3号炉 | 水力照射設備 | HR | 90 | * | φ20.0×90L | キャプセルを含む全重量が200g以上 |
気送照射設備 | PN | 10 | 8.0 | φ23.5×72L | 上:インナー 下:アウター |
|
21.8 | φ28.5×82L | |||||
放射化分析 用照射設備 |
PN-3 | 10 | 2.7 | φ10.0×21L | ||
均一照射設備 | SI | − | − | − | ||
回転照射設備 | DR | 90 | − | − | ||
垂直照射設備 | VT | 90 | − | − | ||
RG | ||||||
BR | ||||||
SH | ||||||
4号炉 | 簡易照射筒 | T | 50 | ※ | ※ | |
S | ||||||
D | ||||||
気送管 | PN | 10 | 13.2 | φ20.5×67L |
※
材質 | 空キャプセル重量(g) | 内径寸法(mm) | |
PE (ポリエチレン) |
34.5 | Long :φ28×118L | |
19.2 | Short:φ28×48L | ||
PEN (ペン) |
47.9 | Long :φ26×118L | |
25.2 | Short:φ26×48L | ||
AL(アルミニウム) | 10.0 | φ24.5×67L |

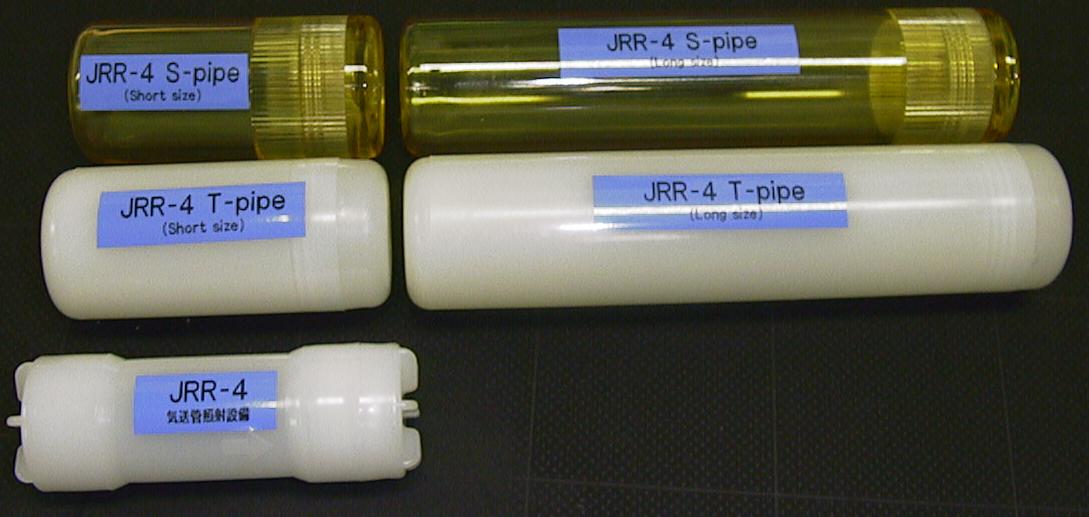

4号炉照射キャプセル(シールのT-pipe/S-pipeは間違いです。)
